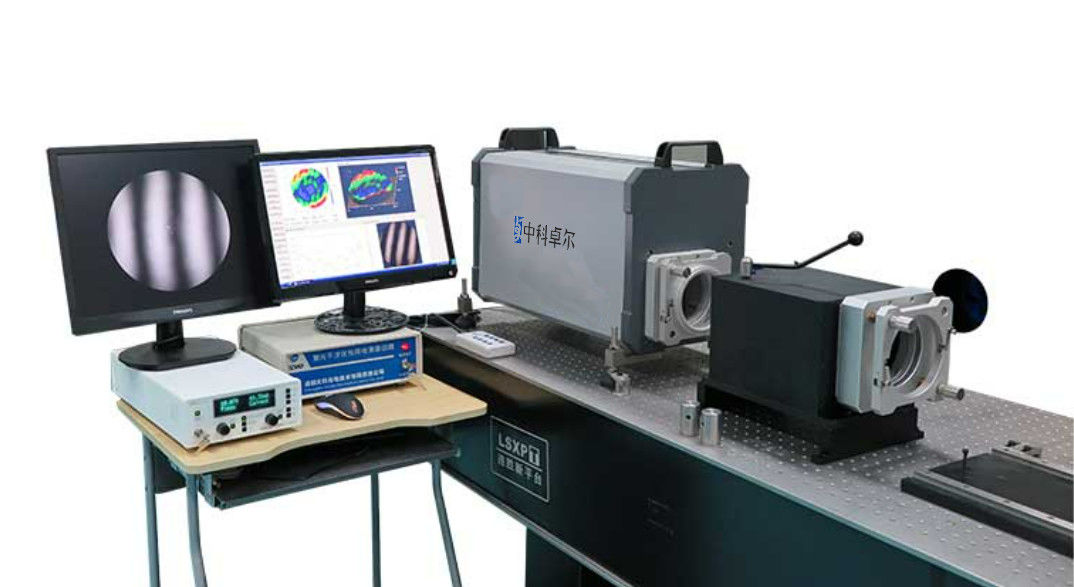

تداخل سنج لیزری افقی با دیافراگم بزرگ Ф300 میلی متر
حوزه کاربردی
سیستم تست دو پورت
برای اندازه گیری کیفیت سطح جزء نوری با دیافراگم بزرگ.
برای اندازه گیری همگنی اپتیکی مواد.
برای اندازه گیری کیفیت سطح چندگانه جزء صفحه موازی.
تجزیه و تحلیل دقت سطح اجزا و پردازش تاریخ اپتیک.
اصل کار
با انتشار دو خط تداخل متقابل عمود بر هم (یکی پرتو لیزر تزریقی است، دیگری
یک پرتو لیزر مرجع) برای نشان دادن آنها به سطح جسم (برای اندازه گیری کانتور صاف).وقتی آنجاست
نوسانات روی سطح جسم هستند، پرتو لیزر تزریقی با تغییر فاصله جابجا می شود که
باعث تغییر فاز هر دو پرتو و تشکیل تصویر تداخل لیزری می شود.سپس ترکیب شد
با کمک یک خط کش گریتینگ یا یک اسکنر آرایه خطی می توان اطلاعات پارامترها را به دست آورد.
مانند شکل و اندازه سطح جسم.
امکانات
| مدل | INF-HL-300 |
|
دیافراگم شفاف |
Ф300 میلی متر |
| حالت تغییر فاز | تغییر فاز تنظیم طول موج |
|
وضوح CCD |
1.2K*1.2K پیکسل |
| TF | PV ≤ λ/20 |
| دقت سیستم | PV ≤ λ/15 |
|
دقت تکرارپذیری سیستم |
RMS ≤ λ/2000 (2σ) |
| توجه: تولید سفارشی در دسترس است. | |
مزایای محصول
→ سیستم تست دو پورت و فناوری تصویربرداری عالی
→ پیکربندی افقی، آسان برای کار و استفاده
← سیستم تجزیه و تحلیل فاز تنظیم طول موج - باز کردن
مزایای ما
ما تولید کننده هستیم
ما پروژه های بزرگ ملی علم و فناوری چین را انجام داده ایم.
ما پروژه های مهندسی لیزر ملی چینی را انجام داده ایم.
عضو چینیانجمن نوری.
معاون واحدپیشرفت لیزر و اپتوالکترونیک
عضوچین در حال آزمایش اتحاد همکاری استراتژیک
ظرف 24 ساعت کاری پاسخ دهید.
گواهینامه ISO ما
بخش هایی از اختراعات ما
بخش هایی از جوایز و صلاحیت های تحقیق و توسعه ما
محصولات ما در سراسر جهان فروخته می شود. شما می توانید از کل روند محصولات ما اطمینان داشته باشید.
