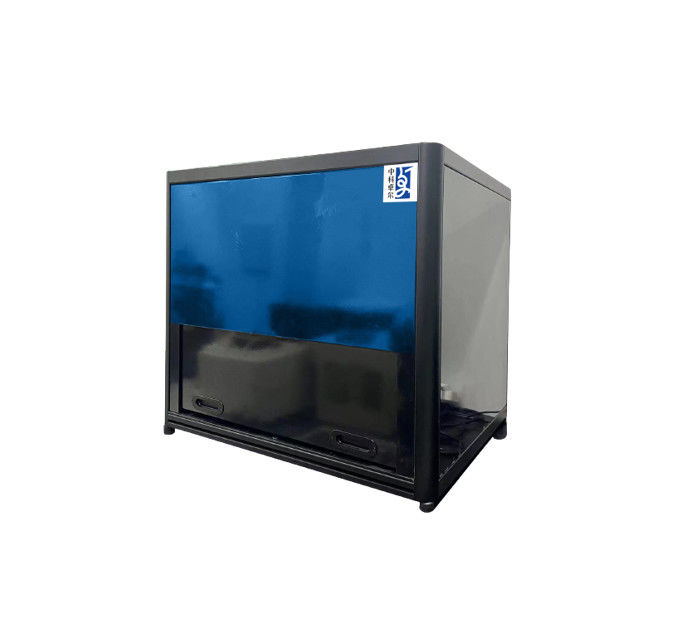

تجهیزات تشخیص شکل سطحی با ابعاد بزرگ ساختاری
برنامه های کاربردی
تشخیص شکل بازتابنده لامپ؛تشخیص صافی ویفر؛تشخیص سطح رنگ ماشین؛تشخیص شکل سطح لنز
اصل کار
صفحه نمایش نور ساختار یافته را به صورت نواری پخش می کند و دوربین نور ساختار یافته را از اندازه گیری شده جمع آوری می کند
سطح،نوار جمع آوری شده از طریق مدولاسیون سطح اندازه گیری شده، توزیع ابر نقطه تغییر شکل می دهد
و انحناتوزیع سطح اندازه گیری شده با توجه به تغییر شکل نوار محاسبه می شود، سپس
خطای شکل سطحتوزیع را می توان با مقایسه توزیع ابر نقطه ای با مدل ایده آل به دست آورد.
امکانات
| مدل | SI200-150 |
| محدوده اندازه گیری | 200×150 میلی متر2 |
| وضوح عرضی | معمولی 0.25mm، قابل تنظیم |
| اندازه گیری دقت | خطای مطلق: ± 3μm (قطر 100mm) |
| توجه: تولید سفارشی در دسترس است. | |
تصویر تشخیص
مزایای ما
ما تولید کننده هستیم
فرآیند بالغ.
ظرف 24 ساعت کاری پاسخ دهید.
گواهینامه ISO ما
بخش هایی از اختراعات ما
بخش هایی از جوایز و صلاحیت های تحقیق و توسعه ما
محصولات ما در سراسر جهان فروخته می شود. شما می توانید از کل روند محصولات ما اطمینان داشته باشید.
