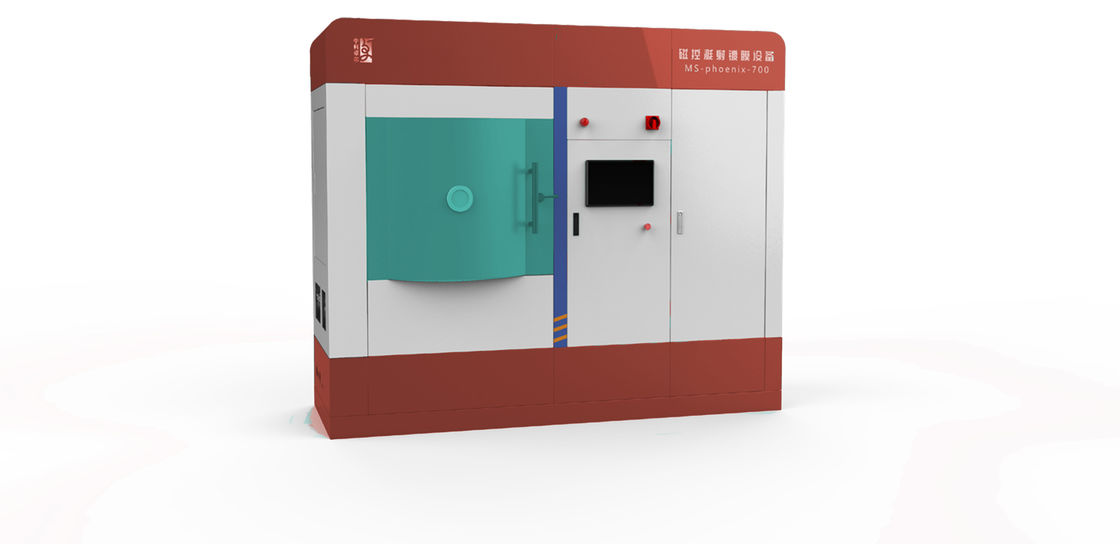

تجهیزات پوشش نوری فیلم های دی الکتریک Ar N2 O2 PVD رسوب کندوپاش مگنترون
برنامه های کاربردی
| برنامه های کاربردی | هدف خاص | نوع مواد |
| نیمه هادی | آی سی، الکترود LSI، فیلم سیم کشی | AI، Al-Si، Al-Si-Cu، Cu، Au، Pt، Pd، Ag |
| الکترود حافظه VLSI | Mo، W، Ti | |
| فیلم مانع انتشار | MoSix، Wsix، TaSix،, TiSx, W, Mo, W-Ti | |
| فیلم چسب | PZT(Pb-ZrO2-Ti)، Ti، W | |
| نمایش دادن | فیلم رسانای شفاف | ITO(In2O؛ -SnO2) |
| فیلم سیم کشی الکترود | Mo، W، Cr، Ta، Ti، Al، AlTi، AITa | |
| فیلم الکترولومینسانس |
ZnS-Mn، ZnS-Tb، CaS-Eu، Y2O3، تا2O5، BaTiO3 |
|
| ضبط مغناطیسی | فیلم ضبط مغناطیسی عمودی | CoCr |
| فیلم برای هارد دیسک | CoCrTa، CoCrPt، CoCrTaPt | |
| سر مغناطیسی لایه نازک | CoTaZr، CoCrZr | |
| فیلم کریستال مصنوعی | CoPt، CoPd | |
| ضبط نوری | فیلم ضبط دیسک تغییر فاز | TeSe، SbSe، TeGeSb و غیره |
| فیلم ضبط دیسک مغناطیسی |
TbFeCo، DyFeCo، TbGdFeCo، TbDyFeCo |
|
| فیلم بازتابنده دیسک نوری | آلیاژ AI، AITI، AlCr، Au، Au | |
| فیلم محافظ دیسک نوری | سی3ن4SiO2+ ZnS | |
| باتری لایه نازک پروسکایت | لایه رسانای شفاف | ZnO: Al |
| درمان پزشکی | مواد زیست سازگار | ال2O3TiO2 |
| پوشش تزئینی | فیلم رنگی، فیلم متالایز | ال2O3TiO2، و انواع فیلم های فلزی |
| پوشش ضد تغییر رنگ | پوشش ضد اکسیداسیون فلزات گرانبها | ال2O3TiO2 |
| فیلم های نوری | ضریب شکست بالا و پایین | SiO2TiO2، تا2O5ZrO2، HfO2 |
| برنامه های کاربردی دیگر | فیلم ضد نور | Cr، AlSi، AlTi و غیره |
| فیلم مقاومتی | NiCrSi، CrSi، MoTa و غیره | |
| فیلم ابررسانا | YbaCuO، BiSrCaCuo | |
| فیلم مغناطیسی | Fe، Co، Ni، FeMn، FeNi و غیره |
امکانات
| مدل | MSC700-750-700 |
| نوع پوشش | فیلم های دی الکتریک مختلف مانند فیلم فلزی، اکسید فلزی و AIN |
| محدوده دمای پوشش | دمای معمولی تا 500 ℃ (قابل تنظیم) |
| اندازه محفظه خلاء پوشش | 700mm*750mm*700mm (قابل تنظیم) |
| خلاء پس زمینه | <5×10-7mbar |
| ضخامت پوشش | ≥10 نانومتر |
| دقت کنترل ضخامت | ≤±3٪ |
| حداکثر اندازه پوشش | ≥100mm (قابل تنظیم) |
| یکنواختی ضخامت فیلم | ≤±0.5٪ |
| حامل بستر | با مکانیسم چرخش سیاره ای |
| مواد هدف | 4×4 اینچ (سازگار با 4 اینچ و پایین تر) |
| منبع تغذیه | منابع تغذیه مانند DC، پالس، RF، IF و بایاس اختیاری هستند |
| گاز فرآیندی | آر، ن2، O2 |
| توجه: تولید سفارشی در دسترس است. | |
نمونه پوشش
مراحل فرآیند
← بستر را برای پوشش در محفظه خلاء قرار دهید.
→ تقریباً جاروبرقی کنید.
→ پمپ مولکولی را روشن کنید، با حداکثر سرعت جاروبرقی بزنید، سپس چرخش و چرخش را روشن کنید.
→ گرم کردن محفظه خلاء تا رسیدن دما به هدف.
→ اجرای کنترل دمای ثابت.
→ عناصر تمیز؛
← چرخش و بازگشت به مبدا.
→ فیلم پوشش با توجه به الزامات فرآیند؛
→ دمای پایین تر و توقف مجموعه پمپ پس از پوشش؛
← پس از پایان عملیات خودکار، کار را متوقف کنید.
اصل کار
کندوپاش مگنترونی نوعی رسوب بخار فیزیکی (PVD) است.باعث می شود الکترون ها به صورت مارپیچی حرکت کنند
راه هادر نزدیکی سطح هدف توسط برهمکنش بین میدان های مغناطیسی و الکتریکی، در نتیجه افزایش می یابد
احتمالالکترون هابرخورد با گاز آرگون برای تولید یونسپس یون های تولید شده به سطح هدف برخورد می کنند
تحت عملمیدان الکتریکی ومواد مورد نظر را پاشیده کنید تا لایه نازکی بر روی سطح بستر رسوب کند.
کندوپاش عمومیروش می تواند استفاده شودبرای تهیه انواع فلزات، نیمه هادی ها، فرومغناطیسی
مواد، و همچنین اکسیدهای عایق، سرامیک ومواد دیگراین تجهیزات از لمس + PLC استفاده می کند
پانلسیستم کنترل HMI،که می تواند پارامترها را توسطرابط فرآیند قابل برنامه ریزی، با توابع
چنینبه عنوان کندوپاش تک هدف،کندوپاش متوالی چند هدفو هم پاشیدن.
مزایای ما
ما تولید کننده هستیم
فرآیند بالغ.
ظرف 24 ساعت کاری پاسخ دهید.
گواهینامه ISO ما
بخش هایی از اختراعات ما
بخش هایی از جوایز و صلاحیت های تحقیق و توسعه ما
محصولات ما در سراسر جهان فروخته می شود. شما می توانید از کل روند محصولات ما اطمینان داشته باشید.
