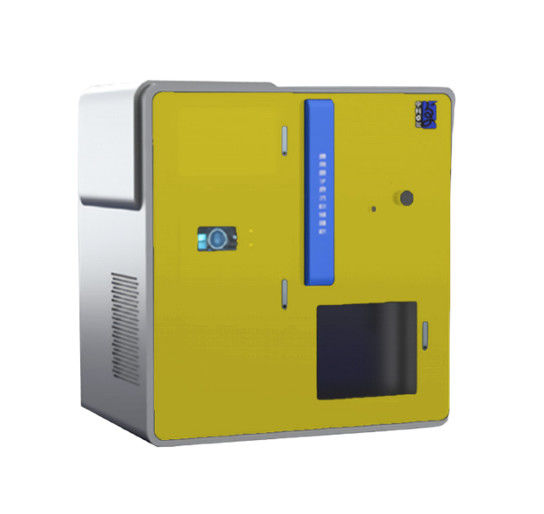

رسوب لایه اتمی در صنعت بسته بندی الکترونیکی آلی
برنامه های کاربردی
| برنامه های کاربردی | هدف خاص |
|
بسته بندی الکترونیکی ارگانیک
|
بسته بندی دیود ساطع نور آلی (OLED) و غیره |
اصل کار
مزیت فناوری رسوب لایه اتمی این است که، زیرا واکنش سطحی فناوری ALD است
خود محدود شونده، موادی با ضخامت دقیق مورد نظر را می توان با تکرار مداوم این خود محدودسازی ساخت.
این فناوری دارای پوشش دهی خوب و سطح وسیعی از یکنواختی ضخامت است.رشد مداوم باعث نانو می شود
مواد فیلم بدون سوراخ و چگالی بالا.
امکانات
| مدل | ALD-OEP-X-X |
| سیستم فیلم پوشش | AL2O3،TiO2،ZnO و غیره |
| محدوده دمای پوشش | دمای معمولی تا 500 ℃ (قابل تنظیم) |
| اندازه محفظه خلاء پوشش |
قطر داخلی: 1200 میلی متر، ارتفاع: 500 میلی متر (قابل تنظیم) |
| ساختار محفظه خلاء | با توجه به نیاز مشتری |
| خلاء پس زمینه | <5×10-7mbar |
| ضخامت پوشش | ≥0.15 نانومتر |
| دقت کنترل ضخامت | ± 0.1 نانومتر |
| اندازه پوشش | 200 × 200 میلی متر مربع / 400 × 400 میلی متر مربع / 1200 × 1200 میلی متر مربع و غیره |
| یکنواختی ضخامت فیلم | ≤±0.5٪ |
| گاز پیش ساز و حامل |
تری متیل آلومینیوم، تتراکلرید تیتانیوم، دی اتیل روی، آب خالص، نیتروژن و غیره |
| توجه: تولید سفارشی در دسترس است. | |
نمونه های پوشش
مراحل فرآیند
← بستر را برای پوشش در محفظه خلاء قرار دهید.
← محفظه خلاء را در دمای بالا و پایین جاروبرقی بکشید و بستر را به طور همزمان بچرخانید.
← پوشش شروع: بستر به ترتیب و بدون واکنش همزمان با پیش ساز تماس می گیرد.
→ پس از هر واکنش آن را با گاز نیتروژن با خلوص بالا پاک کنید.
← پس از اینکه ضخامت لایه به حد استاندارد رسید و عملیات تصفیه و خنک سازی انجام شد، چرخش بستر را متوقف کنید.
کامل شد، سپس پس از برآورده شدن شرایط شکست خلاء، بستر را خارج کنید.
